快速入门

项目简介

ESP-Drone 是基于乐鑫 ESP32/ESP32-S2 开发的小型无人机解决方案,可使用手机 APP 或游戏手柄通过 Wi-Fi 网络进行连接和控制。目前已支持自稳定飞行、定高飞行、定点飞行等多种模式。该方案硬件结构简单,代码架构清晰,支持功能扩展,可用于 STEAM 教育等领域。项目部分代码来自 Crazyflie 开源工程,继承 GPL3.0 开源协议。

ESP-Drone 小型无人机解决方案
  • 支持自稳定模式 (Stabilize mode):自动控制机身水平,保持平稳飞行。
  • 支持定高模式 (Height-hold mode):自动控制油门输出,保持固定高度。
  • 支持定点模式 (Position-hold mode):自动控制机身角度,保持固定空间位置。
  • 支持 PC 上位机调试:使用 cfclient 上位机进行静态/动态调试。
  • 支持 APP 控制:使用手机 APP 通过 Wi-Fi 轻松控制。
  • 支持游戏手柄 (gamepad) 控制:通过 cfclient 使用游戏手柄轻松控制。

ESP-Drone 2.0 使用模块化的设计思路,由主控板和扩展板组成:

  • 主控制板:搭载 ESP32-S2 模组和支持基础飞行的必要传感器,并提供硬件扩展接口。
  • 扩展板:搭载扩展传感器,可对接主控制板的硬件扩展接口,支持高级飞行功能。
序号 模块名 主要元器件 功能 接口 安装位置
1 主控制板 - ESP32-S2 ESP32-S2-WROVER + MPU6050 基础飞行 提供 I2C SPI GPIO 扩展接口
2 扩展板 - 定点模块 PMW3901 + VL53L1X 室内定点飞行 SPI + I2C 底部,面向地面
3 扩展板 - 气压定高模块 MS5611 气压 气压定高 I2C 或 MPU6050 从机 顶部或底部
4 扩展板 - 指南针模块 HMC5883 罗盘 无头模式等高级模式 I2C 或 MPU6050 从机 顶部或底部

详情可查阅:硬件参考

ESP-IDF 简介

ESP-IDF 是乐鑫为 ESP32/ESP32-S2 提供的物联网开发框架。

  • ESP-IDF 包含一系列库及头文件,提供了基于 ESP32/ESP32-S2 构建软件项目所需的核心组件。
  • ESP-IDF 还提供了开发和量产过程中最常用的工具及功能,例如:构建、烧录、调试和测量等。

详情可查阅:ESP-IDF 编程指南

Crazyflie 简介

Crazyflie 是来自 Bitcraze 开源工程的四旋翼飞行器,具备以下特性:

  • 支持多种传感器组合,可以轻松实现定高模式、定点模式等高级飞行模式。
  • 基于 FreeRTOS 编写,将复杂的无人机系统,分解成多个具有不同优先级的软件任务。
  • 设计了功能完备的 cfclient 上位机和 CRTP 通信协议,便于实现调试、测量和控制。
ESP-Drone 小型无人机解决方案

图片介绍:多架无人机同时探索周围环境,灵活避开障碍物,同时避开其它无人机。A swarm of drones exploring the environment, avoiding obstacles and each other. (Guus Schoonewille, TU Delft)

详情可查阅 Crazyflie 官网

准备工作

硬件组装

ESP32-S2-Drone V1.2:

ESP-Drone 小型无人机解决方案

硬件介绍和管脚资源分配可查阅:硬件参考

安装 ESP-Drone APP

Android APP 扫码下载:

ESP-Drone 小型无人机解决方案

iOS APP 下载

苹果 App Store 搜索 ESPDrone,下载并安装。

iOS APP 源代码: ESP-Drone-iOS

Android APP 源代码: ESP-Drone-Android

安装 cfclient

安装 cfclient 为可选步骤,用于实现高级调试,非必须使用。

ESP-Drone 小型无人机解决方案

1. 安装 CRTP 协议支持包

1.1 下载源代码

git clone -b esp-drone  https://github.com/qljz1993/crazyflie-lib-python.git

1.2 进入源码目录,安装依赖

pip3 install -r requirements.txt

1.3 安装 CRTP 包

pip3 install -e .

2. 安装 cfclient

2.1 下载源代码

git clone -b esp-drone https://github.com/qljz1993/crazyflie-clients-python.git

2.2 进入源码目录,安装依赖

sudo apt-get install python3 python3-pip python3-pyqt5 python3-pyqt5.qtsvg

2.3 安装 cfclient 客户端

pip3 install -e .

2.4 启动客户端

python3 ./bin/cfclient

3. 配置遥控器

ESP-Drone 小型无人机解决方案

3.1 配置 4 个控制轴:Roll 、Pitch、Yaw、Thrust

3.2 配置一个按键为 Assisted control,用于飞行模式切换。

手机 APP 使用指引

1. Wi-Fi 连接

SSID:ESPDRONE_XXXX(XXXX 根据 MAC 设置)PASSWORD:12345678

2. 个性化设置

```
默认配置:

Flight control settings
	1. Mode: Mode2
	2. Deadzone: 0.2
	3. Roll trim: 0.0
	4. Pitch trim: 0.0
	5. Advanced flight control : true
	6. Advanced flight control preferences
		1. max roll/pitch angle: 15
		2. max yaw angle: 90
		3. max thrust: 90
		4. min thrust: 25
		5. X-Mode: true
Controller settings
	1. use full travel for thrust: false
	2. virtual joystick size: 100
App settings
	1. Screen rotation lock: true
	2. full screen mode:true
	3. show console: true
```

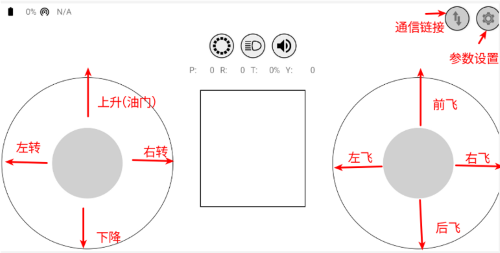

3. 控制飞行

  • 打开通信连接,小飞机绿灯将闪烁。
  • 轻推油门,起飞。
ESP-Drone 小型无人机解决方案

PC cfclient 使用指南

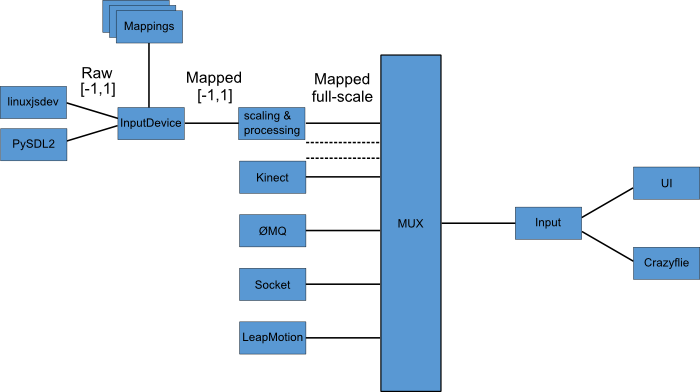

cfclient 是 Crazeflie 源工程的上位机,完全实现了 CRTP 协议中定义的功能,可以加快飞机的调试过程。ESP-Drone 项目对该上位机进行裁剪和调整,满足功能设计需求。

ESP-Drone 小型无人机解决方案
ESP-Drone 小型无人机解决方案

项目中有很多相关的文件,例如配置文件和缓存文件,其中 JSON 文件用来存储配置信息。关于配置信息中内容的解读,可参考:User Configuration File

飞行设置

基本飞行设置 (Basic Flight Control)

  1. 飞行模式 (Flight mode):基本模式和高级模式
    • 基本模式 (Normal mode):初学者使用。
    • 高级模式 (Advanced mode):设置解锁最大角度,设置最大油门。
  2. 自动模式 (Assisted mode)
    • 定海拔模式 (Altitude-hold mode):保持飞行海拔,需要气压计支持。
    • 定点模式 (Position-hold mode):保持当前位置,需要光流和 TOF 支持。
    • 定高模式 (Height-hold mode):保持相对高度,触发时保持高于地面 40 cm,需要 TOF 支持。
    • 悬停模式 (Hover mode):触发时保持高于地面 40 cm,并悬停在起飞点,需要光流和 TOF 支持。
  3. 角度修正 (Trim)
    • 翻滚角修正 (Roll Trim):用于弥补传感器水平安装误差。
    • 俯仰角修正 (Pitch Trim):用于弥补传感器水平安装误差。

注意,在自动模式下,油门摇杆变为高度控制摇杆。

高级飞行设置 (Advanced Flight Control)

  1. 最大倾角 (Max angle):设置最大允许的俯仰和翻滚角度:roll/pitch。
  2. 最大自选速度 (Max yaw rate):设置允许的偏航速度:yaw。
  3. 最大油门 (Max thrust):设置最大油门。
  4. 最小油门 (Min thrust):设置最小油门。
  5. 回转极限 (Slew limit):回转极限。防止油门骤降,油门低于该值时,将被平滑的接管。
  6. 回转率 (Slew rate):油门到回转极限时,最大的油门值。

遥控器设置 (Configure Input Device)

按照提示绑定遥控器摇杆与各个控制通道:

ESP-Drone 小型无人机解决方案

飞行数据 (Flight Data)

驾驶仪可以看到当前飞机姿态,右下方显示对应的详细数据。

  1. 目标角度 (Target)
  2. 测量角度 (Actual)
  3. 当前油门值 (Thrust)
  4. 电机实际输出 (M1/M2/M3/M4)

在线参数修改

注意事项

  1. 修改的参数实时生效,避免了频繁烧录固件。
  2. 可在代码中通过宏定义,配置哪些参数可被上位机实时修改。
  3. 注意,参数在线修改仅用于调试,掉电不保存。

在线调整 PID 参数

ESP-Drone 小型无人机解决方案

飞行数据监控

配置要监控的参数

ESP-Drone 小型无人机解决方案 ESP-Drone 小型无人机解决方案

实时波形绘制

陀螺仪加速度计实时数据监测:

ESP-Drone 小型无人机解决方案

螺旋桨方向

  • 按照下图所示位置,安装 A、B 螺旋桨。
  • 飞行器上电自检时,检查螺旋桨转向是否正确。
ESP-Drone 小型无人机解决方案

起飞前检查

  • 将飞机头部朝前放置,尾部天线朝向自己。
  • 将飞机置于水平面上,待机身稳定时上电。
  • 观察上位机水平面是否置平。
  • 观察通信建立以后,小飞机尾部绿灯是否快速闪烁。
  • 观察小飞机头部红灯是否熄灭,亮起代表电量不足。
  • 轻推左手小油门,检查飞机是否能快速响应。
  • 轻推右手方向,检查方向控制是否正确。
  • 起飞吧!
